4-20mA/0-10V/0-5V隔离放大器 ,产品购买需要来电询问

概述：

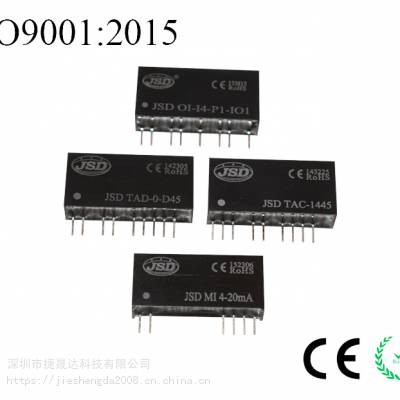

捷晟达科技的 JSD OI-V(I)-P-V(I)O 系列隔离放大器是一种是将输入信号隔离放大、转换成按比例输出的直 流信号的混合集成电路，该隔离放大器 IC 前级是电压(电流)信号输入, 后级是电流(电压)信号输出,同一芯 片上集成了一个多隔离的微功耗电源向内部信号处理电路供电，使信号输入、工作电源、信号输出间相互隔 离。JSD OI-V(I)-P-V(I)O 系列隔离放大器采用了光电隔离技术,相比磁电隔离变换器具较强的抗 EMC 电磁干扰 和高频信号空间干扰特性。 JSD OI-V(I)-P-V(I)O 系列隔离放大器产品有 PCB 板上焊接和标准 DIN 35 导轨卡槽固定两种安装方式,导轨安装的可以实现模拟信号一进二出、一进三出、一进四出、二进二出、三进三出的功能,用户只需按产品 技术资料接线即可,方便用户安装 JSD OI-V(I)-P-V(I)O 系列隔离放大器使用非常方便，只需外接两个多圈电位器进行调节，即可实现工业 现场信号的隔离转换功能, 并实现信号长线无失真传输。该产品简化了用户的设计,大大的提高了 PCB 板空间 的利用率。

4-20mA/0-10V/0-5V隔离放大器特征：

◆小体积,SIP 封装符合 UL94-V0 阻燃标准

◆只需外接 2 只多圈电位器即可实现零点和增益调节

◆工作电源、信号输入、信号输出间 3000VDC 三隔离

◆工作电源：5V、12V、15V、24V 等直流单电源供电

◆0-5V/0-10V/1-5V/0-20mA/0-10mA/4-20mA/0-3.3V 等电 压电流信号之间的相互转换,隔离及放大

◆精度等级：0.1 级、0.2 级；

◆全量程的线性度（非线性度<0.1%）

◆有较强的抗 EMC 电磁干扰和高频信号空间干扰特性

◆温度范围: -45~+85 ℃

4-20mA/0-10V/0-5V隔离放大器应用：

◆直流电流/电压信号隔离、转换及放大

◆模拟信号地线干扰抑制及模拟量隔离、采集

◆4-20mA/0-20mA/0-5V/0-10V 等传感器信号的隔 离及变换并能实现一进三出、二进二出、三进三出、 一进四出的隔离信号变换功能

◆仪器仪表与传感器信号收发

◆电量隔离测控的工业现场

◆模拟信号数据隔离、采集及变换

◆工业现场信号隔离及变换及远程无失真传输

◆电力监控、医疗设备隔离安全栅

4-20mA/0-10V/0-5V隔离放大器选型举例：

例 1：输入信号：0-5V； 输出信号：0-5V； 工作电源：5VDC； 产品型号：JSD OI-V1-P4-VO4

例 2：输入信号：4-20mA； 输出信号:4-20mA； 工作电源：24VDC； 产品型号：JSD OI-I4-P1-IO1

例 3：输入信号：0-3.3V； 输出信号:0-20mA； 工作电源：15VDC； 产品型号：JSD OI-V5-P1-IO2

使用注意事项：

1、使用前请仔细阅读产品说明书,如有疑问,请与本公司技术支持或售后服务联系；

2、请不要将产品安装在危险区域使用,产品为直流工作电源,严禁使用 220VAC 供电;

3、“NC”脚不能与任何外部电路连接,否则会损伤产品本身；

4、集中安装时产品之间要有安装距离,安装距离保持 10mm 以上；

5、质保 3 年,从发货之日计算,质保期间,产品正常使用过程中出现产品质量问题均由本公司免费维修或更换；

6、严禁私自拆装产品,防止产品失效或发生故障；

7、本文参数除特殊说明外,都是在 Ta=25℃,湿度<75%,输入标称参数和输出额定负载时测得；

8、本文所有指标测试方法均依据本公司企业标准；
